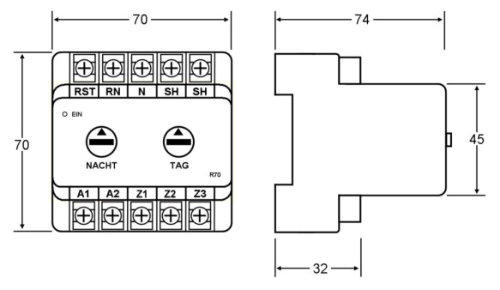

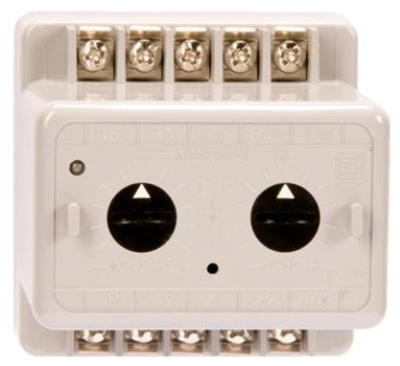

R70 Aufladeregler 1 Regelkreis Art-Nr: 0000 Raumindividuelle Aufladeregelung für Elektro-Speicherheizungen mit DRT DC-Steuerspannung Aufladeregler mit NTC-Fühler 20-500 Der Aufladeregler R70 dient zur individuellen, manuellen Beeinflussung der Nacht- und Tagladung für jeden einzelnen Heizkreis. Dazu weist der Aufladeregler R70 zwei Einsteller auf, mit denen man die Intensität der NACHT-Ladung (linker Einsteller) und der TAG-Ladung (rechter Einsteller) individuell pro Regelkreis anpassen kann. Die stetige Messung der im Speicherkern vorhandenen Wärmemenge stellt sicher, dass immer das gewünschte Temperaturniveau erreicht wird. Eine Leuchtdiode (LED) im Laderegler R70 zeigt an, dass der Speicherkern (in der Regel der Estrich) aktuell aufgeladen wird. Leuchtet die LED nicht, wird nach den Kundeneinstellungen auch keine weitere Aufladung zur Erreichung der gewünschten Temperatur benötigt. TECHNISCHE DATEN Steuerspannung: DRT Z1-Z2 = 2,650V...3,350V DC Restwärmefühler: DRT 25-470 RITTER 20-500 TEKMAR 30xx Steuereingänge: LF (230 V~), Z1/Z2/Z3 (= Z1/Z2/KU, Kleinspannung) Schaltausgänge: 1 x SH (230 V~, max. 10 A) Versorgung: 230 V~, 50 Hz, max. 2 VA Installation: Verteilereinbau auf Hutschiene, 4 TE

R70 Montage und Bedienung

Aufladeregler

Nachricht an uns SiteMap AGB Datenschutz Impressum

Ausgelaufen Dieses Produkt ist nicht mehr lieferbar und nur noch zu Informationszwecken gelistet. Ersatzgeräte Aufladeregler R980-4 Art.-Nr. 4980-4 Aufladeregler R980-3 Art.-Nr. 4980-3 Aufladeregler R980-2 Art.-Nr. 4980-2 Aufladeregler R980-1 Art.-Nr. 4980-1 Aufladeregler R950 Art.-Nr. 4950 Aufladeregler R801 Art.-Nr. 3000
